СКУД_Контроллеры


Локальные модули контроля доступа

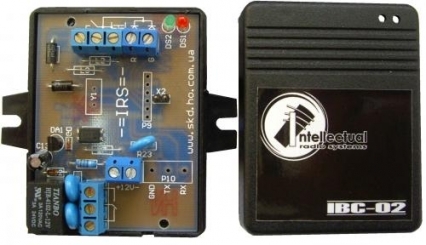

iBC-02

Программирование до 1000 ключей (iButton, Proximity), световая индикация, панели считывателей на вход и выход/кнопка выхода, защита от подбора ключей, режимы программирования. Габаритные размеры - 75х75х20 мм

Технические характеристики

Параметр Значение
1 Максимальное количество пользователей 1000
2 Количество реле (НЗ и НО контакты) 1
3 Количество подключаемых считывателей 2
4 Время включения реле для электромеханических замков 0.25 – 1 сек
5 Время включения реле для электромагнитных замков 1 – 30 сек
6 Дополнительные функции:
  • Запрет двойного прохода
  • Блокировка контроллера
  • Кнопка выхода или аварийной разблокировки
  • Защита от подбора ключей
  • Импульсный/триггерный режим работы реле
  • Автоматическое формирования базы ключей
  • Доступ в присутствии хозяев

7 Входное напряжение 9 – 13 В
8 Потребляемый ток в режиме ожидания не более 60 мА
9 Потребляемый ток при включенном реле не более 80 мА
10 Нагрузочная способность реле 5 А, 125 В
11 Габаритные размеры (Д х Ш х В) 77 x 73 x 21 мм
12 Рабочий диапазон температур 0 – 60 °С
30у.е. .

  iBC-05

Контроллер управления нагрузкой (замок, шлагбаум, турникет и пр.) для биометрических считывателей Anviz T5ZK Software F11.
1 реле, время включения от 0.25 до 60 секунд
1 кнопка для управления реле
1 вход аварийной разблокировки

В устройстве предусмотрена работа с двумя видами замков: электромагнитным и электромеханическим. Для каждого вида замка время включения устанавливается отдельно.

Короткое время включения используется для работы с электромеханическими замками (режим №1), максимальное время задержки 1 секунда. Долгое время включения – для электромагнитных замков (режим №2), максимальное время задержки 60 секунд.

iBC-05: купить локальный модуль контроля доступа iBC-05, 2

Изменение настроек модуля осуществляется в одном из режимов программирования модуля. Для того чтобы зайти в нужный режим программирования необходимо:
1. Установить перемычку, активирующую режим программирования.
2. Нажать кнопку и удерживая ее дождаться, когда светодиод на плате модуля начнет мигать красным цветом (кнопку не отпускать). Количество миганий светодиода соответствует номеру режима программирования (например, два мигания – второй режим программирования).
3. Отсчитав необходимое количество миганий светодиода красным цветом, отпустите кнопку. Светодиод начнет мигать зеленым цветом.
4. Количество миганий светодиода зеленым цветом соответствует значению настройки, которое необходимо установить (например, в режиме №2 пять миганий – это время включения реле равное пяти секундам). Таким образом, отсчитав необходимое количество миганий зеленым цветом, нажмите и отпустите кнопку – светодиод начнет быстро мигать красным цветом.
5. Для подтверждения установки выбранного значения параметра еще раз нажмите и отпустите кнопку.

Например, необходимо установить задержку в 5 секунд:
1. Светодиод на плате горит оранжевым цветом – устройство в режиме ожидания.
2. Установить перемычку для программирования устройства.
3. Нажать кнопку и удерживая её дождаться, когда светодиод на плате мигнет 2 раза красным цветом, сразу после второго мигания отпустить кнопку.
4. Светодиод мигает зеленым цветом – длина задержки в секундах. Отсчитать 5 миганий, а затем нажать и отпустить кнопку.
5. Светодиод мигает красным цветом – устройство требует подтверждения для сохранения новой настройки в память. Если нажать и отпустить кнопку – новое значение настройки сохраниться в память и контроллер перейдет в режим ожидания (светодиод горит оранжевым цветом). Если ничего не делать, то контроллер через 10 – 15 секунд сам перейдет в рабочий режим без сохранения изменений.

Краткое описание режимов программирования

1 Короткое время включения реле (до 1 секунды) – для элэктромеханических замков
1 мигание = 0.25 секунды
Максимальная задержка 1 секунда (максимум 4 мигания)
2 Долгое время включения реле (более 1 секунды) – для элэктромагнитных замков
1 мигание = 1 секунда
Максимальная задержка 60 секунд
Внимание! Если вы хотите установить время включения реле равным одной секунде необходимо пользоваться режимом №1.
3 Режим работы реле
1 – импульсный
2 – триггерный
3 – разблокировка
4 Уровень сигнала разблокировки
1 – низкий (КЗ)
2 – высокий (разрыв)

30 у.е.


iBC-03

1000 пользователей
2 реле
2 считывателя
2 кнопки

Контроллер может работать с двумя дверьми

1000 пользователей
2 реле
2 считывателя
2 кнопки

Контроллер может работать с двумя дверьми

Два исполнительных реле, управление с помощью ключа дополнительным устройством (сигнализация), запрет двойного прохода (Antipassback), 1000 ключей (iButton, Proximity), световая индикация; кнопка выхода, защита от подбора ключей, импульсный/триггерный режим работы реле, Режим автоматического формирования базы ключей.

35 у.е.

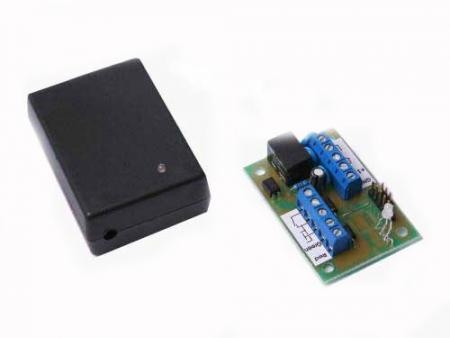

iBC-04

60 ключей (iButton, Proximity), световая индикация, кнопка выхода, защита от подбора ключей, импульсный/триггерный режим работы реле, время открытия замка от 0.25 - 30 сек, режим автоматического формирования базы ключей.

 60 пользователей
1 реле
2 считывателя
1 кнопка

Технические характеристики

Параметр Значение
1 Максимальное количество пользователей 60
2 Количество реле (НЗ и НО контакты) 1
3 Количество подключаемых считывателей 2
4 Время включения реле для электромеханических замков 0.25 – 1 сек
5 Время включения реле для электромагнитных замков 1 – 60 сек
6 Дополнительные функции:
  • Запрет двойного прохода
  • Блокировка контроллера
  • Кнопка выхода (вместо считывателя №2)
  • Защита от подбора ключей
  • Импульсный/триггерный режим работы реле
  • Автоматическое формирования базы ключей

7 Входное напряжение 9 – 13 В
8 Потребляемый ток в режиме ожидания не более 60 мА
9 Потребляемый ток при включенном реле не более 80 мА
10 Нагрузочная способность реле 5 А, 125 В
11 Габаритные размеры (Д х Ш х В) 47 x 66 x 24 мм
12 Рабочий диапазон температур 0 – 60 °С
20у.е.

Сетевые модули контроля доступа
iBC-01 Сетевой модуль RS-485 Учет рабочего времени, групповое управление правами пользователей, возможность использования одного контроллера для двух дверей, работа с турникетами, шлагбаумами, любыми замками работа с пользовательскими фотографиями, мониторинг событий в реальном времени, режим проходной, отчеты по событиям и рабочему времени, 1000 пользователей, 6000 событий, доступ по расписаниям, запрет двойного прохода, развернутая структура организации, кнопка выхода + датчик состояния двери. В Комплекте программное обеспечение. 195у.е.



iBC-01 Light

Сетевой контроллер системы контроля доступа и учета рабочего времени "Big Brother". Расcчитан на обслуживание одной точки прохода (дверь, турникет, гостиничный номер, шлагбаум).Инструкция и схемы подключения

Считыватели Вход и выход (Touch Memory (1-Wire, iButton) или Wiegand 26)
Входы Датчик состояния двери (датчик проворта), кнопка выхода
Выходы Открытый коллектор (5 А и 1 А)
Память 8100 ячеек (ключи + события)
Линия связи RS-485 (до 1000 м)

Обозначение разъемов

iBC-01 Light: купить сетевой контроллер доступа iBC-01 2
Возможные варианты применения контроллера:
  • Контроль доступа и учет рабочего времени на одну дверь
  • Контроль доступа и учет рабочего времени на один турникет
  • Контроль доступа и учет нахождения в номере для одного гостиничного номера (вход по считывателю, выход по кнопке, энергосберигающий карман для управления электроникой)
  • Контроль, учет и мониторинг событий проездов или проходов через шлагбаумы, ворота и пр.

iBC-01 Light поддерживает считыватели ключей с двумя видами интерфейсов Wiegand 26 и Touch Memory. Настройка типов считывателей происходит из ПО СКУД "Big Brother". Благодаря этому к контроллеру можно подключить широкий спектр считывателей разных производителей, например: ключей Touch Memory, Proximity карт, Temic карт, HID карт, радиобрелков, кодовые клавиатуры и пр.

iBC-01 Light имеет такие дополнительные режимы работы:

  • Запрет двойного прохода - запрещает пользователю два раза подряд пройти через точку прохода - защита от передачи ключа другому человеку.
  • Автоматическое формирование базы ключей - контроллер самостоятельно добавляет новых пользователей в свою память и базу данных на серевере. Режим необходим в случае если осуществляется переход с одной СКД на другую или происходит первоначальная инициализация системы, а ключи уже розданы пользователям и собрать их все сразу проблематично.
  • Работа по расписаниям - может быть установлено до 15 различных расписаний доступа. Расписания могут быть абсолютно любой конфигурации (стандартная рабочая неделя, сутки-трое, посменная работа и пр.)

Пользовательские ключи и журнал событий хранятся в энергонезависимой памяти, что позволяет контроллеру корректно работать даже при отсутствии связи с сервером устройств (компьютер, к которому подключено оборудование). Память устройства состоит из 8100 ячеек и динамически разделяется между ключами и событиями, т. е. если в системе зарегистрированы 100 пользователей, то для событий останется 8000 записей.
Кроме того, у контроллера iBC-01 Light есть встроенные часы реального времени с автономным элементом питания, что позвляет ему корректно работать даже при cбоях в сети электропитания ~220 В. Контроллер отслеживает значение питающего напряжения и регистрирует информацию о сбоях сети питания в журнале событий, например:

  • Пропало напряжение в сети ~220 В
  • Появилось напряжение в сети ~220 В
  • Разряжена АКБ блока питания
  • Разряжена батарейка внутренних часов
  • Отсутствует батарейка внутренних часов

Журнал событий контроллера может работать в двух режимах. Какой режим выбрать зависит от ваших предпочтений и задач:

  • Блокировка по переполнению - при заполнении всей памяти устройства, выделенной под события, контроллер останавливает запись новых событий, пока серевер устройств не вычитает уже добавленные события и не освободит место под новые события
  • Циклический - при заполнении памяти устройства, контроллер будет записывать новые события поверх уже существующих

У контроллера iBC-01 Light есть два входа для кодключения кнопок и датчиков, которые могут работать в таких режимах:

  • кнопка для управления выходом 1 (LOCK)
  • кнопка для управления выходом 2 (OUT2)
  • датчик состояния двери или датчик проворота турникета. Для входа работающего в данном режиме есть два дополнительных параметра влияющих на логику работы системы:
    • максимальное допустимое время на открытие двери - интервал времени, в течение которого пользователь может открыть дверь, после поднесения ключа к считывателю. Если пользователь не открыл дверь в течении этого времени, контроллер зафиксирует факт не прохода пользователя, что важно для режима запрета двойного прохода и корректного расчета рабочего времени пользователя
    • максимально допустимое время на закрытие двери - интервал времени, в течение которого дверь должна быть закрыта после прохода по ключу или по кнопке. Если дверь не закроется в течении этого времени, контроллер зафиксирует это и охранна на посту сможет отреагировать на это событие

Контроллер оборудован двумя выходами, типа открытый коллектор, нагрузочной способностью 5 А (LOCK) и 1 А (OUT2). Выходы контроллера могут работать в следующих режимах:

  • импульсный - выход включается на заданное время от 0.1 до 250 секунд
  • триггерный - при сработке выход меняет свое состояние на противоположное, т. е., например, если был включен то выключится
  • удержание - выход остается включенным пока к считывателю приложен электронный ключ. При исчезновении ключа, выход остается включенным на заданое время. Данный режим используется совместно со считывателями типа "карман" (PR-05 Pocket) для управления нагрузкой в гостиничных номерах

С помощью программного обеспечения СКД "Big Brother" контроллер iBC-01 Light может управляться удаленно с рабочего места оператора или охранника. Доступны следующие команды:

  • Проход по ключам - нормальный режим работы, пользователи проходят по ключам
  • Свободный проход - дверь или турникет отключены, пользователи свободно проходят
  • Запретить проход - дверь или турникет заблокированы, проход разрешен только пользователям с дополнительной функцией "Блокировка контроллера"
  • Управление выходами (включить, выключить, выполнить разовый проход)

Каждый пользовательский ключ, помимо основной фукции - управление замком или турникетом, может иметь ряд дополнительных возможностей:

  • Блокировка контроллера - блокирует проход пользователей, у которых отключена данная фукция (тоже что и удаленная команда "Запретить проход")
  • Разблокировка контроллера - отключает замок двери или турникета - всем разрешен проход без ключа (тоже что и удаленная команда "Свободный проход")
  • Управление выходом 2 (OUT2) - включает выход 2 в установленном режиме (импульсный, триггерный), для управления дополнительной нагрузкой или постановки/снятия с охраны
  • Отключенный учет запрета двойного прохода - для этого ключа не ведется учет запрета двойного прохода

Дополнительная функция ключа на считывателях с интерфейсом Touch Memory включается путем длительного удержания ключа на считывателе (около 5 секунд), а основаня функция - путем кратковременного (поднесли - убрали). На считывателях с интерфейсом Wiegand дополнительная функция (кроме "Отключенный учет запрета двойного прохода") замещает основную, т. е., например, если ключу назначена дополнительная фукнкция "Блокировка контроллера" (так называемый "ключ охраны"), то при поднесении ключа к считывателю произойдет не управление замком, а блокировка контроллера. Для того чтобы перевести контроллер обратно в нормальный режим работы ("Проход по ключам"), необходимо поднести ключ к считывателю еще раз.

Программное обеспечение СКД "Big Brother" поставляется к контроллерам iBC-01 Light абсолютно бесплатно.

Ниже приведены типичные схемы подключения контроллера iBC-01 Light.

Установка на дверь, считыватели с интерфейсом Touch Memory

iBC-01 Light: купить сетевой контроллер доступа iBC-01 3

Установка на турникет, считыватели с интерфейсом Wiegand 26

iBC-01 Light: купить сетевой контроллер доступа iBC-01 4
100у.е.

NAC-01

Сетевой контроллер для системы контроля доступа и учета рабочего времени "Big Brother". Ключевые особенности:

  • Полноценная поддержка двух дверей с учетом рабочего времени (на каждую дверь: 2 считывателя, датчик двери, кнопка выхода)
  • Может обслуживать турникет и одну дверь с учетом рабочего времени
  • Встроенные часы реального времени с независимым питанием
  • Память событий на 32 000 записей
  • Плата подключается через интерфейс Ethernet
  • Плата может выступать в роли конвертера Ethernet-RS485 для подключения других контроллеров через интерфейс RS-485

Сетевой контроллер доступа NAC-01 предназначен для управления доступом в жилые, производственные или офисные помещения, оборудованные электромагнитным или электромеханическим замком, шлагбаумом, турникетом.

На базе контроллера NAC-01 можно организовать систему контроля доступа и учета рабочего времени для двух дверей, двух турникетов, или двух гостиничных номеров.

В зависимости от типа подключаемого считывателя в качестве ключей доступа могут использоваться различные виды электронных ключей: брелки Touch Memory, Proximity карты или брелки, кодовые клавиатуры, радиобрелки, радиометки и т. д.

Считыватели к контроллеру подключаются по интерфейсу 1-Wire (4 шт.) или Weigand (2 шт.). При выборе типа интерфейса предпочтение следует отдавать интерфейсу 1-Wire. Интерфейс Weigandследует использовать, только если считыватели не поддерживают 1-Wire или на объекте уже установлены считыватели, которые работают по интерфейсу Weigand.

Программирование контроллера осуществляется только из ПО СКУД "Big Brother", которое можно скачать из раздела Файлы. При каждом новом монтаже всегда устанавливайте последнюю версию ПО.

Контроллер NAC-01 может выполнять функцию конвертера Ethernet-RS485, что позволяет подключить к нему еще 32 сетевых контроллера (например, iBC-01 Light) – это бывает очень удобно при монтаже крупных или распределенных объектов.

NAC-01: купить сетевой контроллер доступа NAC-01, цена, 2
VCC Клемма для подключения питающего напряжения контроллера
+12 В Клемма для подключения питания к считывателям
GND Общий провод, все клеммы эквивалентны
NC Нормально замкнутый контакт реле
C Центральный контакт реле
NO Нормально разомкнутый контакт реле
D0 Клемма для подключения считывателя по интерфейсу 1-Wire (Touch Memory) или Weigand D0
D1 Клемма для подключения считывателя по интерфейсу 1-Wire (Touch Memory) или Weigand D1
R Клемма для подключения красного светодиода считывателя
