 1 Проекты систем раннего обнаружения угрозы возникновения чрезвычайных ситуаций и оповещения людей в случае их возникновения.

С участием наших специалистов были разработаны различным компаниям технические проекты по оснащению локальными системами складов хлора и хлораторных , аммиачно-холодильных установок, АЗС, АГНКС, АГЗП, нефтебаз , предприятий нефтегазового комплекса и химической промышленности.

Фрагмент оснащения системой раннего обнаружения АЗС:



Уровномер и датчик давления паровоздушной среды



Датчик давления в межстенном пространстве двухстенного резервуара



Уровномер и датчик давления паровоздушной среды и газоанализатор

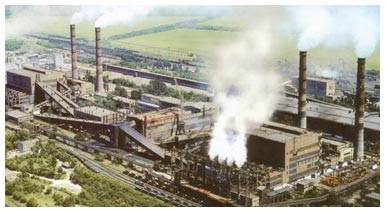

Проект локальной системы раннего обнаружения чрезвычайных ситуаций и оповещения на ЗМИЕВСКОЙ ТЭС



    Данный проект отвечает требованиям  СОУ МНС 75.2-000113528-003:2211 и  обеспечивает  своевременное оповещение людей об  угрозе или возникновении чрезвычайных ситуаций (ЧС) на объектах ЗМИЕВСКОЙ ТЭС  , а именно :

- автоматизированное дистанционное оповещение  работников и диспетчера предприятия  через проектируемые речевые  средства оповещения   , с передачей   необходимой информации (через микрофонный пульт диспетчера ЦЩУ  или предварительно записанных формализованных сообщений в соответствии  к  уровню события выявленной системой  в процессе наблюдения технологических параметров);

- автоматизированное оповещение   ответственных лиц   соответствующих  служб предприятия , государственных учреждений  и    МЧС (по  списками соответствующим   уровню события  выявленной  подсистемой мониторинга и  объекту наблюдения) на  терминалы связи  с передачей им  необходимой информации (предварительно записанных сообщений) в случае угрозы или возникновении  ЧС. Система также обеспечивает отображение и регистрацию на экране монитора диспетчера станции место, дату и время достижения граничных уровней контролируемых параметров потенциально-опасного оборудования.

   2  Проекты системы видеонаблюдения и охранной сигнализации.

Специалистами нашего предприятия разработаны и внедрены в эксплуатацию системы безопасности для ряда предприятий.

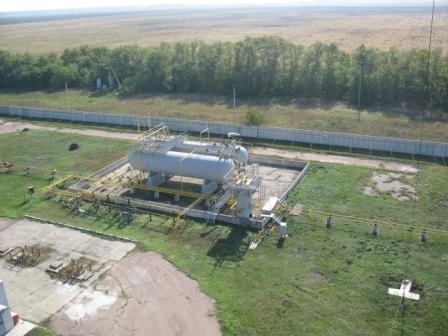

    Система видеонаблюдения магистрального продуктопровода



     Так одним из , масштабных проектов является оснащение системой видеонаблюдения девяти насосных и раздаточных станций одного из магистральных продуктопроводов Украины. Данный проект включает более 150 видеокамер фиксированного положения и более 20 купольных видеокамер типа Auto Dome.




    Система видеонаблюдения обеспечивает выполнение триединой задачи:

• непрерывный контроль внутреннего периметра объектов продуктопровода;

• круговой обзор охранной зоны объектов (до одного км);

• технологическое видеонаблюдение.

    Выполнение первой задачи обеспечивают видеокамеры фиксированного положения (фирмы Panasonic) . Выполнение второй и третьей задачи обеспечивают высокоскоростные купольные видеокамеры. Видеокамеры крепятся к трубостойкам вдоль инженерного ограждения объектов.Запись изображений от видеокамер осуществляют цифровые рекордеры . Центральным элементом системы видеонаблюдения объектов являются цифровые рекордеры. Рекордеры объединяют 9-ти (16-ти) канальные мультиплексоры и цифровые магнитофоны в одном устройстве. Рекордер позволяет для каждой камеры выбирать индивидуальную скорость записи (IPS) и качество изображения, имеет тревожные входы для подключения внешних датчиков, что позволяет значительно рациональнее использовать свободное пространство на жестком диске. Все функции управления рекордера доступны как с передней панели устройства, так и дистанционно, с помощью программного обеспечения пользователя, через компьютерную сеть.



    Система видеонаблюдения и охранной сигнализации производственной базы.



    Разработанная система видеонаблюдения обеспечивает выполнение следующих требований:

- непрерывного контроля внутреннего периметра территории объекта при взаимодействии со средствами периметровой охранной сигнализации ;

- контроль всей территории базы;

- контроль коридоров административного и производственного корпусов;

- контроль боксов хранения автомобилей, центрального склада и складских боксов , при взаимодействии с объектовыми средствами охранной сигнализации ;

    Учитывая большую площадь территории объекта и рассредоточённость объектов наблюдения, принят распределенный принцип построения систем видеонаблюдения с объединением в единую сеть с помощью существующей и достраиваемой локальной сети предприятия . Такой принцип построения позволяет легко масштабировать систему видеонаблюдения и включать в неё перспективные объекты предприятия.

    Территориально система видеонаблюдения объединяет подсистемы:

- cеверный бокс, склады №№1-5, периметр и территория ЦРБ;

- административно-бытовой корпус;

- производственный корпус ;

- центральный склад, Южный бокс, боксы №6-№19.

    Ядром каждой подсистемы является 16 - канальные сетевые видеосерверы, замыкающие на себя видеокамеры соответствующих объектов. Доступ к видеосерверам осуществляется через локальную сеть с ПК, на которых установлено ПО – удаленный пользователь, по- средством запрашиваемых паролей с соответствующим уровнем доступа. Данное ПО инсталлировано на компьютеры директора управления , службы охраны, зам.директора по хозяйственной части и аппаратной связи.

    При срабатывании шлейфов охранной сигнализации периметра устройство отображения информации релейными выходами транслирует на соответствующие тревожные входы видеосервера сигнал тревоги, в результате чего осуществляется запись события, а при срабатывании в северном боксе - и включение освещения .

    При срабатывании соответствующего шлейфа охранной сигнализации в складских боксах №№1-5, блок системы ОС «Аккорд-512» транслирует тревогу замыканием релейных выходов на тревожные входы видеосервера и купольной видеокамеры , после чего осуществляется запись события и автоматическое позиционирование видеокамеры на данный объект.



    Система видеонаблюдения и охранной сигнализации мостового перехода продуктопровода через реку Днепр.







     Данная система состоит из периметральной охранной сигнализации на основе сенсорного кабеля и ряда поворотных видеокамер дистанционно -управляемых из помещения охраны моста.







 3 Телекоммуникационные системы.

Проект по реконструкции системы связи и сигнализации металлургического комбината.

Проект включает следующие системы связи и сигнализации:

- системы промышленного телевидения;

- системы внутренней связи;

- телефонные системы;

- системы радиосвязи.



  Для оперативного управления технологическими процессами завода и взаимодействия административных и производственных структур предусматриваются следующие виды связи :

- административно-хозяйственная телефонная связь;

- оперативная телефонная связь диспетчера с производственными участками предприятия;

- производственная двухсторонняя громкоговорящая связь между обслуживающим персоналом технологических участков;

- распорядительно-поисковая громкоговорящая связь;

- электрочасофикация для обеспечения единого показания времени, осуществляется с помощью электронных часов , устанавливаемых в диспетчерской, и вторичных управляемых часов , устанавливаемых в служебных и конторских помещениях, а также на территории предприятия;

- сеть государственного проводного вещания охватывающая служебные и производственные помещения предприятия;

- системы технологического видеонаблюдения на процессом выплавки стали.
